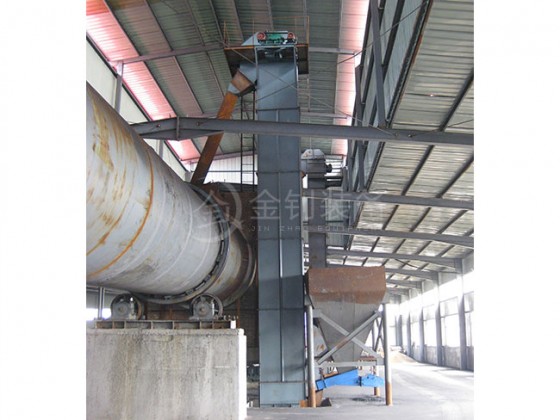

斗式提升機

所屬案例：鑄造材料設備
電話：0536-3638766
傳真：0536-3651388
地址：山東省臨朐冶源
銷售熱線：13791661205
技術熱線：15684285713
在線客服
上一個產品：螺旋輸送機
下一個產品：移動式（裝卸）皮帶機

返回產品中心

產品詳情

一、概述：

TH系列斗式提升機具有輸送量大，提升度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合垂直斗式提升機執行標準；牽引采用圓環鏈，符合礦用高強度圓環鏈。

二、特點：

1、輸送量大。相同斗寬的TH型與HL型相比，輸送量增大近一倍；
2、采用組裝式鏈輪，有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

3、機身下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘姸群湍湍バ?，使用壽命長。本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5噸/米3的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。

備有兩種料斗：

ZH型（中深斗）一般使用于輸送濕的、結塊、較難拋出的物料，如濕砂、型砂、化肥、堿粉等。
SH型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
該斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了提升機傳動平臺、聯軸器等，使TH型斗式提升機結構緊湊、重量輕，而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量 365m3/h,最大提升高度為50m。

三、主要技術參數表:

環鏈斗式提升機型號規格		TH160		TH200		TH250
料斗形式		ZH	SH	ZH	SH	ZH	SH
輸送量(100%)米3/時		15.77	24.97	17.87	28.6	31.43	48.19
料斗	料斗容積(盛水)升	1.2	1.9	1.5	2.4	3.0	4.6
	料斗間距(毫米)	500
鏈條	圓鋼直徑*節距(毫米)	14*50
	單條破斷載荷(千牛頓)	≥190
傳動鏈輪轉速(轉/分)		69.71		63.22		44.11
輸送物料最大塊度(毫米)		20		25		30

注釋:上表為TH型160、200、250型環鏈斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充.

環鏈斗式提升機型號規格		TH315		TH400		TH500		TH630
料斗形式		ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量(100%)米3/時		35	59	58	93	81	130	145	210
料斗	料斗容積(盛水)升	3.75	6	5.9	9	9.3	15	15	24
	料斗間距(毫米)	512				688
鏈條	圓鋼直徑*節距(毫米)	φ18*64				φ22*86
	單條破斷載荷(千牛頓)	≥320				≥480
傳動鏈輪轉速(轉/分)		44		37.6		39.7		35.8
輸送物料最大塊度(毫米)		35		40		50		60

注釋:

表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
TH型環鏈斗式提升機料斗用途: Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。 Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
TH型環鏈斗式提升機料斗用途: Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。 S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
張緊力計算: G=40+0.232·H 式中:Q--輸送量(t/h) H--提升高度 G--張緊力
