產品詳情
一、概述
切焦機主要用于各種焦炭（機焦、搗固焦、改良焦、石油焦等）和其它脆性物料的破碎。本公司研制出的CQJ系列雙出軸切焦機和CQD齒圈式切焦機，由于其破焦粒度勻均，出粉率低，便于維護，以及獨特的齒形設計，使輥齒的使用壽命高于同類產品兩倍以上等特點，已經被眾多焦化、鋼鐵、鑄造等企業采用。
切焦機的主要特點是針對的焦炭的物理結構，突出一個“剪”字，而非雙齒輥破碎機的擠壓和撞擊，它巧妙的運用高低相間的斧形輥齒，大差速運轉，轉速較慢的輥齒呈托舉狀，轉速較快的輥齒呈剪切狀，來對焦炭進行破碎。
隨著富氧噴煤技術的推廣應用，焦炭在高爐中支撐骨架的作用變得更加重要，需要焦炭有更高的強度、均勻的粒度和熱態強度。85mm以上粒級的焦炭結構疏松，有較多的原生裂紋，在裝料及爐內下降過程中必然產生碎焦，直接影響高爐料柱的透氣性。焦炭整粒工藝使磨損破裂過程完成于進入高爐前，不僅明顯地提高了粒度的均勻性，而且在一定成度上改善了焦炭的機械強度（M40）和熱態強度（反應性和反應后強度），從而成為高爐穩產、高產的重要措施。
二、作原理及獨特性能

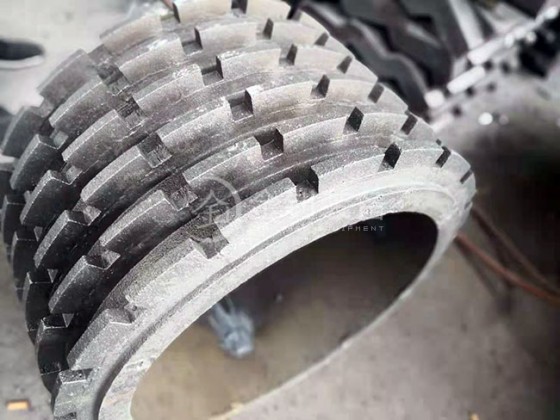

焦炭經給料設備均勻連續地喂入切焦機兩齒輥的間隙，為增強對焦炭破碎的咬入力，兩齒輥進行差速相對旋轉，刀斧形破碎齒分長短齒間隔排列于齒板或齒圈上，對焦炭進行剪切和劈裂破碎。齒輥的轉速、間隙及破碎齒的長度是決定產量、粒度和出粉率的主要因素。與普通雙齒輥破碎機（狼牙破）的擠壓破碎相比，CQJ/CQD系列切焦機具有優異的破碎效果；
優點1：
破焦的粒度均勻：25-80mm粒級焦炭占80%以上，比狼牙破高20多個百分點，破碎焦炭的強度也得到相應的提高；
優點2：
碎焦量低：<15mm的碎焦量比狼牙破低10多個百分點，顯著提高了焦炭的利用率。

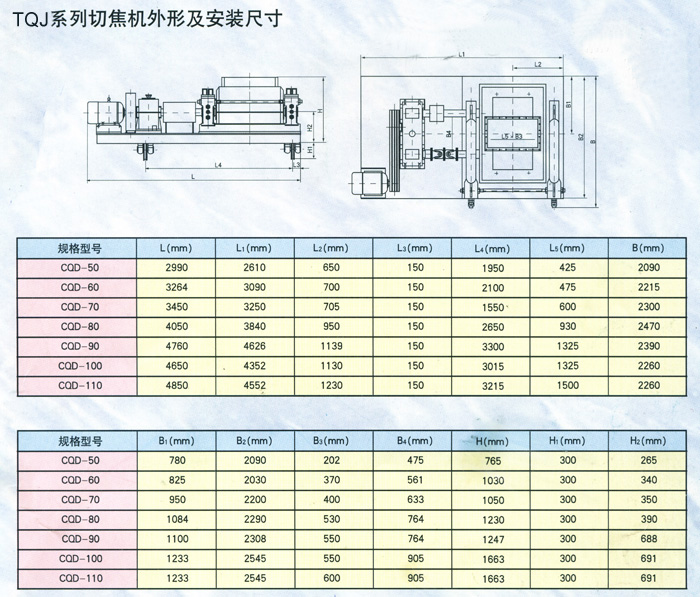

三、切焦機技術參數
|
切焦機技術參數 |
||||||||
|
設備型號 |
CQD-50 |
CQD-60 |
CQD-70 |
CQD-80 |
CQD-90 |
CQD-100 |
CQD-110 |
|
|
機型 |
雙出軸 |
雙出軸 |
雙出軸 |
齒圈式 |
齒圈式 |
齒圈式 |
齒圈式 |
|
|
齒輥直徑 |
500 |
600 |
700 |
800 |
840 |
980 |
980 |
|
|
齒輥長度 |
540 |
650 |
650 |
1000 |
1360 |
1360 |
1560 |
|
|
給料粒度范圍 |
＜200 |
＜250 |
＜300 |
＜350 |
＜350 |
＜400 |
＜450 |
|
|
排料粒度范圍 |
＜60 |
＜60 |
＜60 |
＜60 |
＜60 |
＜70 |
＜70 |
|
|
產量(t/h) |
15 |
30 |
60 |
110 |
150 |
230 |
290 |
|
|
電 |
型號 |
Y160L-8 |
Y200L-8 |
Y225L-8 |
Y250M-8 |
Y280S-8 |
Y280M-8 |
Y315S-8 |
|
動 |
功率 |
15/18.5 |
18.5/22 |
22 |
30 |
37 |
45 |
55 |
|
機 |
轉速 |
730 |
730 |
730 |
730 |
730 |
730 |
730 |
|
整機
尺寸
（mm）
|
長 |
2990 |
3264 |
3450 |
4050 |
4760 |
4650 |
4850 |
|
寬 |
2090 |
2215 |
2300 |
2470 |
2390 |
2660 |
2660 |
|
|
高 |
765 |
1030 |
1050 |
1230 |
1247 |
1360 |
1360 |
|
|
進料口尺寸 |
470*300 |
470*350 |
475*370 |
930×530 |
1325×550 |
1325×550 |
1500×600 |
|
